旋流板噴淋塔 |

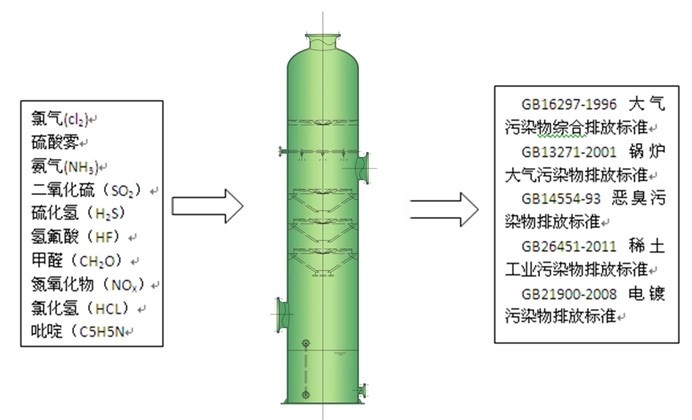

![]() ![]() ![]() 旋流板塔是一種噴射型塔板洗滌器,塔板葉片如固定的風車葉片,氣流通過葉片時產生旋轉和離心運動,吸收液通過中間盲板均勻分配到葉片,形成薄液層,與旋轉向上的氣流形成旋轉和離心的效果,噴成細小液滴,甩向塔壁後。液滴受重力作用集流到集液槽,並通過降液管流到下一塔板的盲板區,具有一定風壓,風速的待處理氣流從塔的上部進,下部出。氣流與吸收液在塔內作相對運動,並在旋流塔板的結構部位形成很大表麵積的水膜,從而大大提高了吸收作用。每一層的吸收液經旋流離心作用調入邊緣的收集槽,再經導流管進入下一層塔板,進行下一層的吸收作用。 |
|
|
|
|
