臥式儲罐PPH
產品簡介:

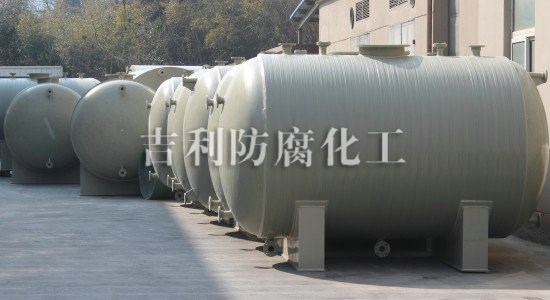

目前我廠生產的0.5-60T，PP、PVC貯罐、槽車，已廣泛用於化工、醫藥、染料、化纖、冶金、紡織等工業，貯存各種腐蝕性介質。具有防腐，使用期長、自重量輕、強度高、運輸安全、保養維修方便等優點。本設備工作壓力為常壓，工作溫度PP-10℃~120℃,PVC-10℃~60℃。
設備使用特點：
一、工作壓力：常壓
二、工作溫度：PP-10℃～120℃，PVC－40℃～60℃}
臥式貯罐係列表
公稱
容積
M3
|
Dg
|
L2
|
L1
|
a
|
b
|
c
|
d
|
e
|
f
|
G1
|
G2
|
入孔
|
|
0.5
|
600
|
1600
|
1000
|
40
|
25
|
25
|
40
|
40
|
40
|
20
|
20
|
|
|
1
|
800
|
1800
|
1200
|
50
|
25
|
25
|
50
|
40
|
40
|
20
|
20
|
400
|
|
2
|
1200
|
1800
|
1200
|
50
|
40
|
40
|
50
|
50
|
50
|
20
|
20
|
400
|
|
3
|
1200
|
2500
|
1900
|
50
|
40
|
40
|
50
|
50
|
50
|
20
|
20
|
400
|
|
4
|
1400
|
2500
|
1800
|
65
|
50
|
50
|
65
|
50
|
50
|
20
|
20
|
400
|
|
5
|
1400
|
3000
|
2300
|
65
|
50
|
50
|
65
|
50
|
50
|
20
|
20
|
400
|
|
6
|
1600
|
2700
|
1900
|
80
|
50
|
50
|
80
|
65
|
65
|
20
|
20
|
400
|
|
8
|
1800
|
2800
|
1900
|
80
|
65
|
65
|
80
|
65
|
65
|
20
|
20
|
400
|
|
10
|
1800
|
3000
|
2900
|
80
|
65
|
65
|
80
|
65
|
65
|
20
|
20
|
400
|
|
12
|
1800
|
4200
|
2300
|
80
|
65
|
65
|
80
|
65
|
65
|
20
|
20
|
400
|
|
15
|
2200
|
3600
|
2500
|
100
|
80
|
80
|
100
|
80
|
80
|
20
|
20
|
500
|
|
#20
|
2200
|
4800
|
3700
|
100
|
80
|
80
|
100
|
80
|
80
|
20
|
20
|
500
|
|
#30
|
2600
|
5000
|
3700
|
100
|
100
|
100
|
100
|
80
|
80
|
20
|
20
|
500
|
|
*40
|
2600
|
6900
|
|
100
|
100
|
100
|
100
|
80
|
80
|
20
|
20
|
500
|
|
*50
|
2800
|
7400
|
|
100
|
100
|
100
|
100
|
80
|
80
|
20
|
20
|
500
|
|
*60
|
2800
|
9000
|
|
100
|
100
|
100
|
100
|
80
|
80
|
20
|
20
|
500
|
|
*80
|
3000
|
10500
|
|
120
|
100
|
100
|
120
|
80
|
80
|
20
|
20
|
500
|
|
*100
|
3200
|
11500
|
|
120
|
100
|
100
|
120
|
80
|
80
|
20
|
20
|
600
|
注：1、帶*號設備支座采用混凝土結構。
2、帶*號設備支座建議采用混凝土結構，塑料支架需增加支座數量。
3、管口尺寸可由需方自定。

|
原材料
|
供貨商
|
規模
|
合作期
|
|
PPH顆粒料
|
北歐化工
|
全球塑料頂尖供應商
|
20年
|
|
PPH板材
|
北歐化工
|
全球塑料頂尖供應商
|
20年
|
|
PPH板材
|
德國新美樂
|
塑料供應商的“勞斯萊斯”
|
20年
|
|
PPH板材
|
金天成
|
30年生產經驗，貨到全國
|
15年
|
|
PPH管道
|
+GF+
|
瑞士著名的工業巨頭
|
20年
|
pph立式儲罐成型工藝采用螺旋擠出纏繞技術，品質達到國際先進水平,主要工序有罐體擠出纏繞、外部焊接、內縫焊接、管口安裝等。
一、罐體擠出纏繞製作
罐體碰焊就是用PPH螺旋擠出纏繞機組使PPH顆粒料加工成罐體成型的工藝。係統采用將PPH顆粒熱熔後擠出後再鋼製模具上纏繞成罐體的工藝。
|
擠出纏繞的優點：
◆生產效率比手工的高5-8倍
◆產品整體性好，無接縫，抗腐蝕、耐滲漏性好
◆產品平整美觀，實現罐體上薄下厚，降低價格
◆產品尺寸、形狀不受限製
◆產品為顆粒料加工成型，抗老化性能好
|
二、外部焊接製作
外部焊接就是用進口自動擠出焊接機組使儲罐應力部位實現大焊縫一次焊接成型的工藝。將與罐體性質相同的全新PPH顆粒料熱熔在大焊縫處，與罐底、罐體成一體。
|
底部焊接工藝特點：
◆機械化、自動化程度高，產品質量穩定
◆可按製品承受應力特點來設計焊縫規格，使之充分發揮焊縫的整體性
◆產品整體性好，焊縫與母體一體，抗腐蝕、耐滲漏性好
◆可減少飛邊，接縫平整美觀
◆在PPH顆粒料中添加紫外線吸收劑，防止老化，延長了使用壽命。
|
三、內部焊接製作
內部焊接是采用自動長臂擠出焊接工藝，是所有工序中重要的一步。將與罐體性質相同的全新PPH顆粒料熱熔在內部焊縫處，與罐底、罐體成一體，原理與外部焊接相同，隻是其設備不同。
|
內部焊接工藝特點：
◆機械化、自動化程度高，產品質量穩定
◆可按製品承受應力特點來設計焊縫規格，使之充分發揮焊縫的整體性
◆產品整體性好，焊縫與母體一體，抗腐蝕、耐滲漏性好
◆可減少飛邊，接縫平整美觀
◆在PPH顆粒料中添加紫外線吸收劑，防止老化，延長了使用壽命。
|
四、管口安裝製作
管口安裝是一道工序，等同於底部焊接的縮小版本，就是用進口小型自動擠出焊接機組，將接管與法蘭焊接成型，再采用開孔器在罐體上開相應尺寸的口徑，采用德國MUNSCH手提擠出焊接。
|
管口安裝工藝特點：
◆機械化、自動化程度高，產品質量穩定
◆管口焊縫與罐體一體，焊接強度高
◆可減少飛邊，焊縫平整美觀
◆在聚丙烯顆粒料中中添加紫外線吸收劑延長了使用壽命。
|
|
